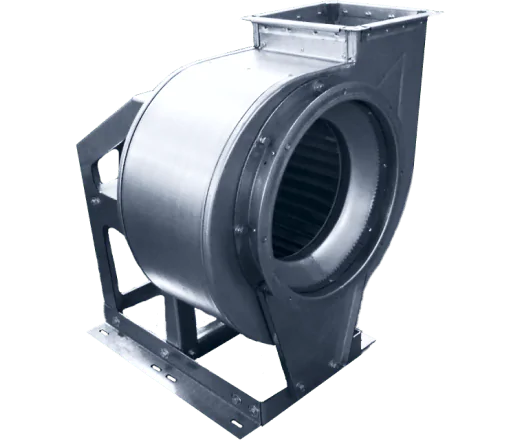

Центробежный вентилятор улитка

Описание центробежных вентиляторов

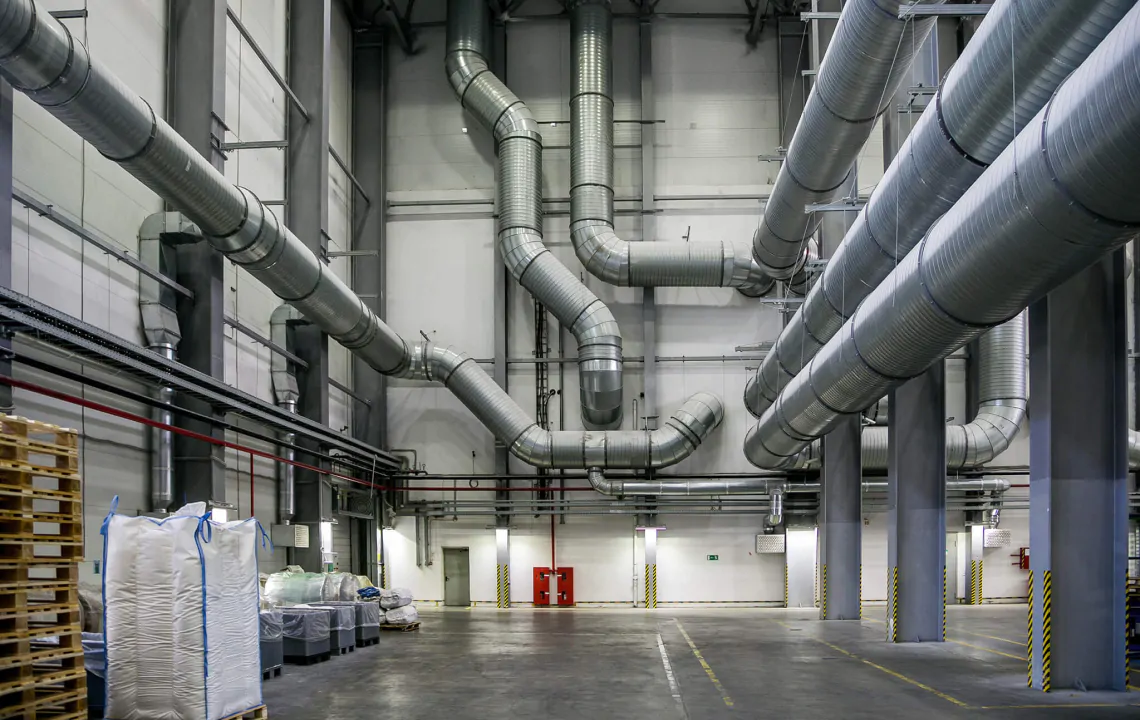

Для системы вентиляции, бытовой или промышленной – для кафе, торгового, производственного помещения или для дома – требуется специализированная система подачи воздуха. Одним из основных элементов при этом является такой вид оборудования как центробежный или радиальный вентилятор – он же улитка или ракушка.

Это аппарат, нагнетающий воздух перпендикулярно входящему в осевом направлении потоку. Большие и маленькие центробежные вентиляторы наиболее распространены на предприятиях. Они в большинстве случаев дешевле осевых, их монтаж проще.

Интернет-магазин Tincraft, Днепр, Украина, имеет собственное производство изделий из жести. Мы можем спроектировать, весь комплекс оборудования для вентиляции, изготовить воздуховоды и смонтировать систему. Смотрите наш каталог. В нем указана цена, грн. каждого вида продукции. А чего нет – мы поставим на заказ.

Наши специалисты решат задачи высокой сложности и предложат на выбор разные варианты. Компания Тинкрафт готова предоставить целый комплекс услуг – проектирование, монтаж, обслуживание, ремонт систем вентиляции.

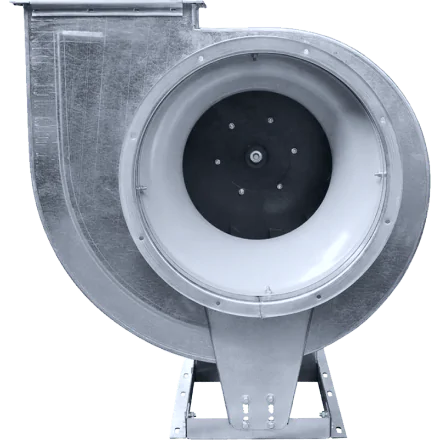

Особенности конструкции радиальных вентиляторов

Рабочие колеса («беличьи клетки») выполнены в форме барабана с лопатками, установленными вокруг ступицы. Они могут разделяться на три основных группы в соответствии с конфигурацией лопастей:

• прямой наклон;
• обратный;
• радиальные лопатки.

Каждый тип характеризуется собственными диапазоном применения и ограничениями. Результирующая скорость выходящего воздушного потока максимальна при лопастях, наклоненных в прямом направлении. В случае обратного наклона эта величина минимальна. Показатели при использовании радиальных лопаток рабочего колеса находятся посредине.

Плоская лопастная конструкция достигает КПД около 82%, в то время как в случае изогнутых лопастей вперед и назад величины коэффициента полезной мощности будут 86% и 90% соответственно. Установив прибор с загнутыми назад лопатками, потребитель получит аппарат, потребляющий меньше электроэнергии. Такая конструкция более устойчива к перегрузкам.

При лопастях рабочего колеса, наклоненных вперед, потребитель получает большую производительность, компактность, меньшую частоту вращения (следовательно, меньшую шумность). В интернет-магазине Тинкрафт вы можете купить вентиляторы вытяжного типа или двустороннего всасывания, правого или левого направления вращения.

При использовании в пожаро- и взрывоопасных средах, а также для снижения ударных нагрузок они могут комплектоваться ременным приводом. Ориентируясь на вышеперечисленные параметры, а также на показатели давления, мы подберем вам вентилятор вытяжной центробежный для конкретных параметров – например, взрывозащищенный, для дымохода, для инкубатора, малого размера или напольный на завод.

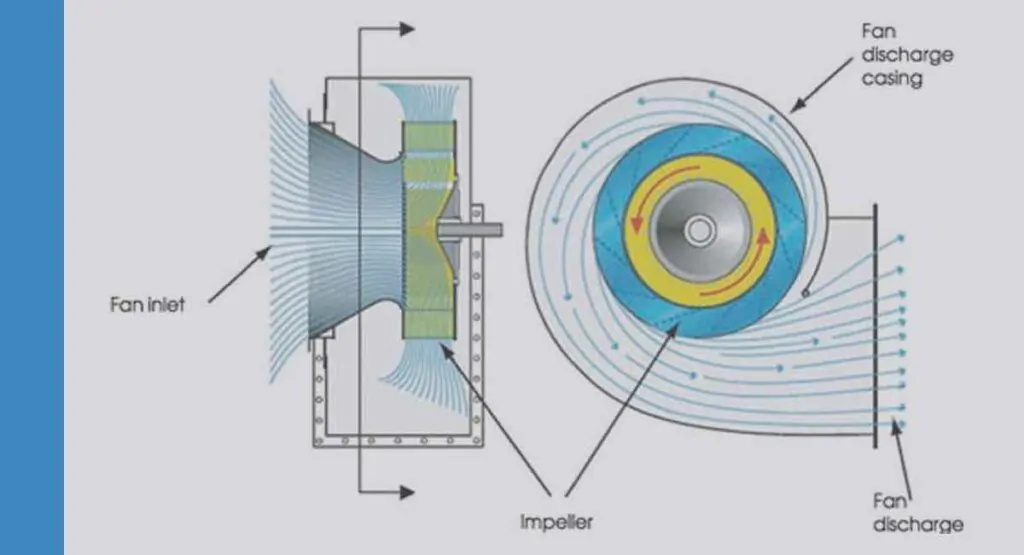

Принцип действия вентилятора-улитки

Радиальный вентилятор работает таким образом: при вращении лопастей решетки создается разрежение. Благодаря этому внутрь ротора через впускное окно всасывается воздух. Воздушный поток подхватывают лопасти, придавая ему вращательное движение и перемещают к выпускному окну, расположенному в спиральном кожухе.

Радиальные вентиляторы отличаются тем, что входящий и выходной потоки перпендикулярны друг другу. Благодаря сходству кожуха с улиткой такой тип устройства и получил свое название.

Давление промышленных и бытовых вентиляторов

Вентиляторы радиальные ВР классифицируются по таким признакам:

• величине создаваемого разрежения воздуха;
• форме рабочих лопастей;
• степени безопасности исполнения конструкции.

Классификация по давлению, создаваемому оборудованием:

• до 1000 Па – низкое;
• 1000-3000 Па – среднее;
• 3000-12000 Па – высокое.

Где используются радиальные вентиляторы?

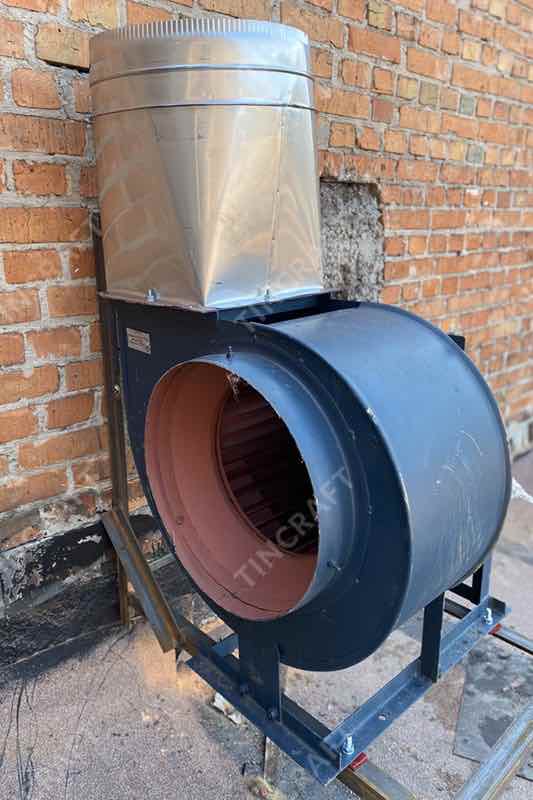

Вентиляторы центробежные ВЦ низкого давления используют для систем вентиляции и кондиционирования в жилых, промышленных, административных зданиях, сушильных камерах, бытовых приборах, покрасочных, при обдуве станков.

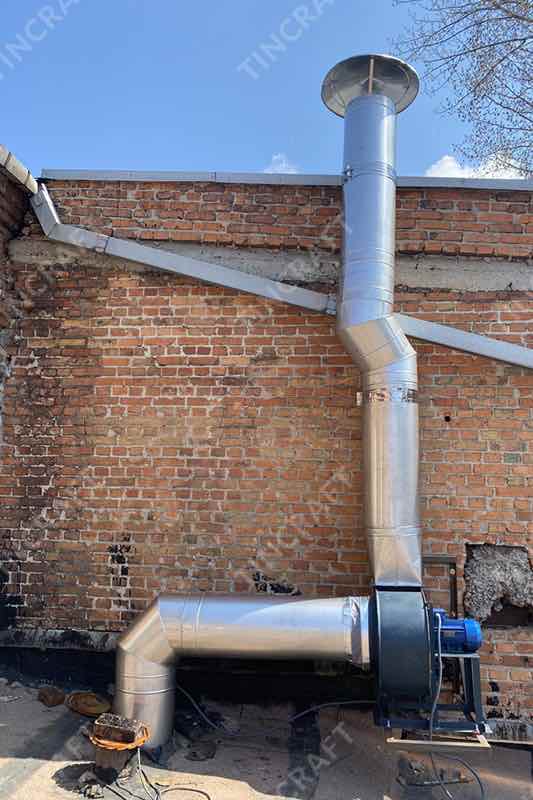

Аппараты среднего давления используются в инженерных системах в условиях перемещения газовоздушной смеси более высокой плотности. Центробежный вытяжной вентилятор высокого давления может применяться в специфичных условиях, при значительном сопротивлении оборудования.

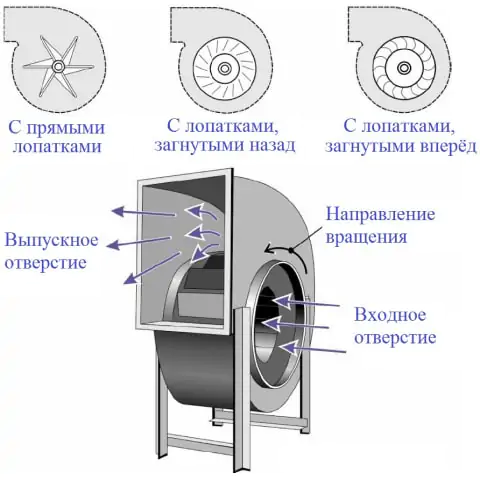

Схема вентилятора-улитки

Радиальный вентилятор состоит из:

• механизма привода, передающего крутящий момент от электродвигателя к ступице;
• ступицы, неподвижно соединенной с рабочими дисками;
• рабочих дисков, к которым крепятся лопасти;
• лопастей (лопаток, решетки);
• корпуса;
• станины;
• фланцев на впускном и выпускном окнах для воздуховодов.

Обшивка агрегата общего назначения, предназначенного для эксплуатации в неагрессивных смесях газов, изготавливается из оцинкованной листовой стали. Для работы в агрессивных газовых смесях, например, в условиях присутствия активных газов и испарений кислот используются коррозионно-стойкие стали.

Для корпусов вентиляторов взрывозащищенного исполнения используются пластичные металлы – медь или алюминиевые сплавы.

Где недорого заказать центробежные вентиляторы с доставкой?

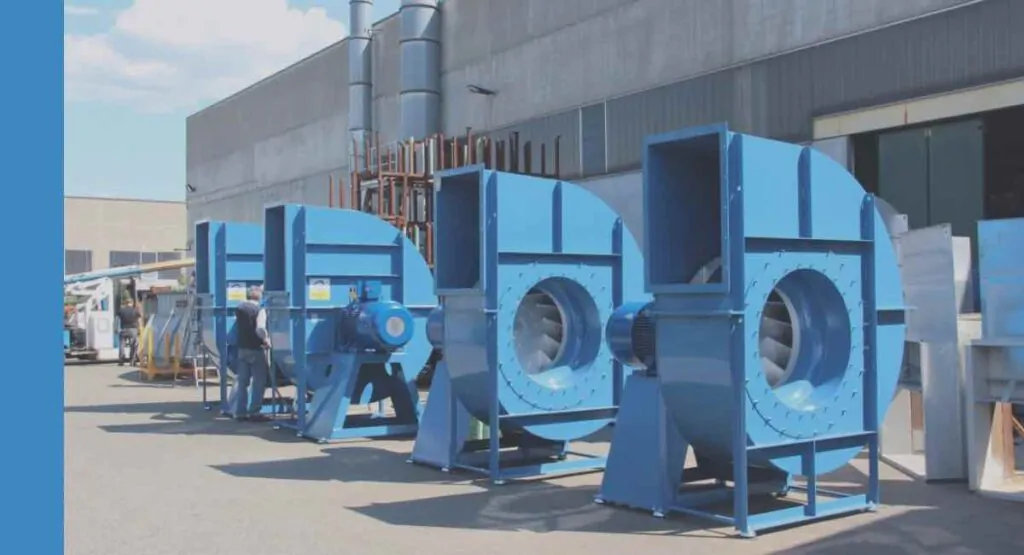

Вентилятор улитка купить онлайн вы можете в интернет-магазине Тинкрафт. Лучшие модели на рынке от производителя у нас есть в наличии или поставляются под заказ, если модели отсутствуют в прайс-листе.

Вам требуется маленький или большой промышленный осевой вентилятор? Приточный или для вытяжки? Во взрывозащищенном исполнении? Подбор всех этих и других вариантов с электродвигателем требуемой мощности сделают наши менеджеры. Стоимость при этом будет минимальной на рынке.

Чтобы выполнить просчет и подобрать устройство, удовлетворяющее конкретным требованиям, надо принять во внимание следующие вопросы:

• Необходимый расход воздуха.
• Требуемое статическое или полное давление (Па).
• Плотность перекачиваемого потока, температуру и содержание пыли.
• Приемлемый уровень шума. Только прибор номинальной эффективности будет работать без шума. Любые отклонения повышают потребление энергии и шумность.
• Физические условия установки – площадь, подсоединение каналов и т. д.

Варианты оплаты – наличный расчет или безналичный с НДС. Доставка по Украине – транспортными компаниями.

Компания Tincraft – производитель многочисленных видов продукции из листового металла. Проектирование, изготовление комплектующих, установка, наладка и обслуживание систем вентиляции любой сложности – это наш профиль! Наши менеджеры готовы предоставить консультации по любым интересующим вас вопросам.
