Как рассчитать площадь воздуховодов

Ключевым этапом проектирования вентиляционных систем и кондиционирования считается расчет площади воздуховодов. Ошибки в указанных расчетах существенно снижают эффективность работы вентиляции. Зачастую ошибки приводят к потере давления, повышению уровня шума в трубах. А неравномерное распределение воздуха создаст дискомфорт людям, находящимся в помещении.

Алгоритм проведения расчетов

Проводя расчет площади воздуховодов, рекомендовано принимать во внимание некоторые параметры. К ним относятся объем перемещаемого через систему воздуха, его скорость в пределах конкретного воздуховода, показатели потери давления. Учитываются сведения по уровню допустимого шума.

Этапы выполнения работ по расчету предусматривают последовательность:

• Изначально составляется общая схема вентиляционной системы – в этом случае определяется размер прямых отрезков по длине, параметры и вид поворотных частей, точки смены сечений.

• Обозначается кратность воздухообмена, полностью соответствующая санитарно-гигиенической норме.

• Далее рассчитывается скорость перемещения воздушной массы по трубам. Этот параметр позволит оптимально выбрать воздуховоды для вентиляции, которая будет работать в естественном или принудительном формате.

Завершающий процесс – непосредственный расчет площади системы и других ее параметров.

Как правильно рассчитать данные для установки системы?

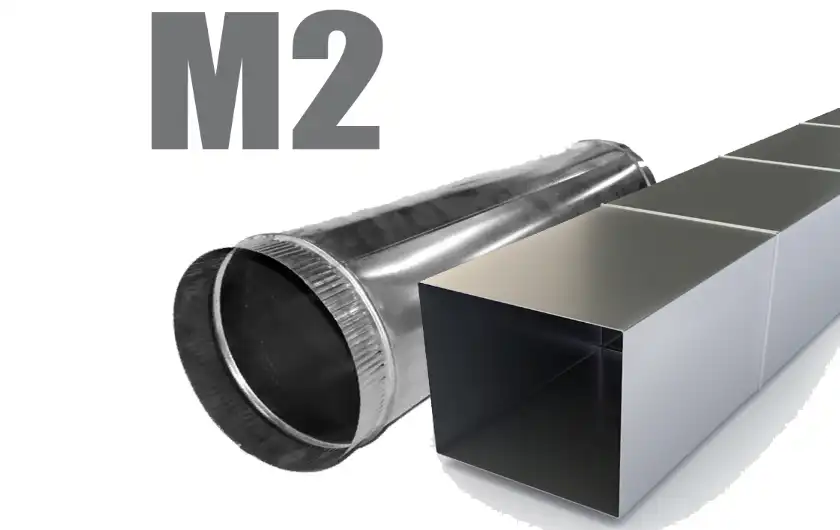

Самым распространенным материалом для изготовления воздуховодов считается листовой металл. Особенно востребованы воздуховоды оцинкованные из стали. Чаще их изготавливают в прямой, круглой или даже овально-спиральной форме. Для расчетов в качестве базовых подсказок можно использовать такую информацию.

Площадь труб

Во внимание принимаются требования от соответствующих инстанций, габариты помещения и количество людей, которые будут там находиться. Формула для подсчетов выглядит следующим образом:

• Для труб с прямоугольным сечением – A × B = S. При этом значение А определяет ширину коробки в метрах, В – его высоту, а S – искомый параметр площади в квадратных метрах.

• Для труб с круглым сечением – р × D2/4 = S, где р – математическая константа, равная 3,14, D означает размер по диаметру в метрах, а S – площадь в квадратных метрах.

Необходимо учитывать, что круглое сечение обладает способностью уменьшать скорость потока воздуха и снижает шумность. Преимуществом прямоугольного сечения называют более удобный монтаж системы.

Определение площади сечения

Расчет воздуховода в этом случае позволяет получить данные относительно квадратуры фасонных элементов. Специалисты рекомендуют использовать формулу Sc = (L х 2.778) : V, где:

• Sc — искомые данные в поперечном разрезе;

• L — количество воздуха, перемещаемого по системе;

• 2.778 — коэффициент, определяющий разные размерности;

• V — скорость потока воздуха в определенной точке месте, обозначаемаяя в метрах за секунду.

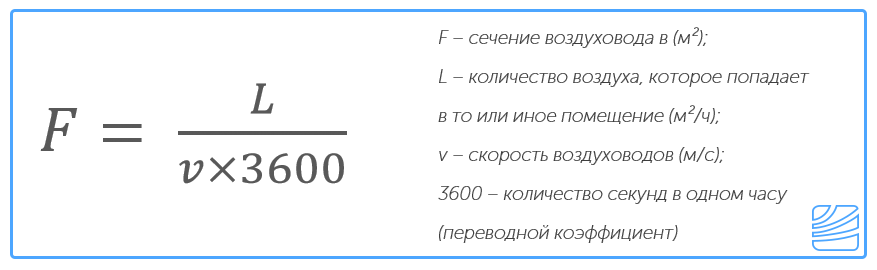

Также можно использовать и другую формулу – S = L : k × V, где данные те же, а К равняется 3600.

Скорость воздуха в воздуховоде

Главный параметр здесь – показатель кратности для определения объема воздушной массы. При этом ключевое условие — необходимость полноценного проветривания помещения размером в 1 квадратный метр за 1 час. Многие предпочитают пользоваться специальными таблицами, однако, для максимально точных расчетов желательно использовать формулу V/W = N, где:

• V – количество воздушных масс поступающих на объект за 1 час, в метрах квадратных;
• W – размеры комнаты в м3;
• N – искомый показатель (кратность).

Проводя расчет воздуховодов, необходимо предварительно изучить реальные условия на указанных промышленных объектах – например, количество присутствующих токсических паров, отработанных газов прочее.

Как рассчитывается площадь фасонных деталей, которыми оснащается труба вентиляционная? Выполнить данный этап расчетов без применения специальных программ, куда вносятся первичные данные, фактически невозможно.

Эта операция относится к разряду сложных, требующих наличия определенных знаний и навыков. Поэтому самостоятельно справиться с задачей неспециалисту будет сложно. Лучше поручить подобные расчеты опытным профессионалам, способным учесть всю специфику и особенности проекта

В заключение –
Точные расчёты воздуховодов определяют эффективность вентиляции и комфорт. Для сложных проектов лучше доверить задачу профессионалам, чтобы избежать ошибок и достичь оптимального результата.
